工作原理

SZG双锥回转真空干燥机为双锥形的回转罐体，罐内在真空状态下，向夹套内通入导热油或热水进行加热，热量通过罐体内壁与湿物料接触。湿物料吸热后蒸发的水汽，通过真空泵经真空排气管被抽走。由于罐体内处于真空状态，且罐体的回转使物料不断的上下，内外翻动，故加快了物料的干燥速度，提升干燥效率，达到均匀干燥的目的。

双锥回转真空干燥机是集混合-干燥于一体的新型干燥机。将冷凝器，真空泵与干燥机配套，组成真空干燥装置。（如不需回收溶剂，冷凝器可不用)本机设计先进，内部结构简单，清扫容易，物料能全部排出，操作简便。能降低劳动强度，改善工作环境。同时因容器本身回转时物料亦转动，但器壁上不积料，故传热系数较高，干燥速率大，不仅节约能源，而且物料

干燥均匀充分，质量好。可广泛应用于制药、化工、食品、染料等行业的干燥。

应用范围

本机适用于医药、食品、化工等行业的粉、粒状物料的真空干

燥和混合，尤其适用有下列要求的物料：

不能接受高温的热敏性物料

容易氧化，有危险的物料

需回收溶剂和有毒气体的物料

对结晶形状有要求的物料

要求残留挥发物含量极低的物料

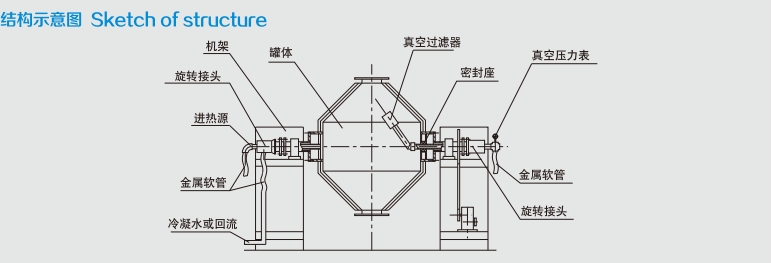

结构示意图

安装示意图

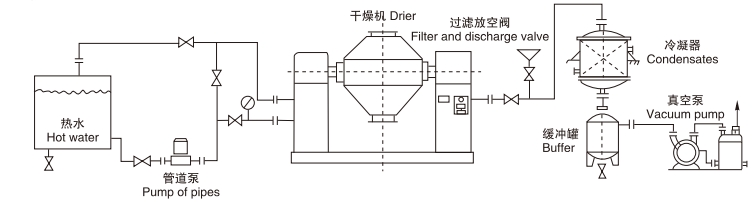

推荐的工艺安置示范：溶剂回收工艺安置

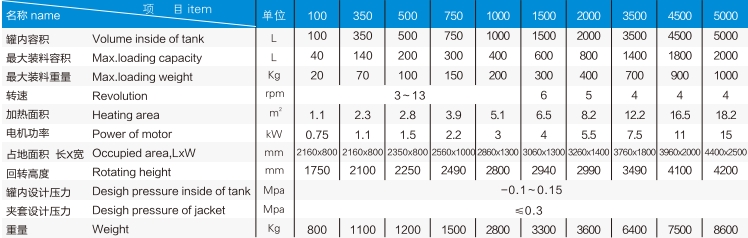

技术参数

注：对干能前后容积变化很大的物料其装料系数可适当加大成他小，装科体积不能接触到真空管面，机组需在我方人员现场指导下进行调试工作

电机可根据用户要求选配调速电机。转速为0-6rpm；以上技术参数物料比重按0.6g/cm计算，如超过，定货时需提出，用户如需压力容器证书，定货时需提出；如内眼材料采用捷玻

璃，定货时需提出；物料如为易燃思爆性，定货时需明确提出，否财严禁使用。

订货须知

加热分热水，导热油加热和蒸汽二种方式。

订货时请注明物料所能承受的温度或干燥机的使用温度，以便奉厂为您选择或

提供热源。

干燥粘性物料时，本厂将在罐内特别设计”抄板”结构。

真空干燥系统中涉及的附件，我厂均可为用户提供和安装；请在订货中说明。

本厂可对用户提出的特殊要求提供设计，制造和安装。

整体设备配套按需要加价。
